Проектирование многогранных опор ЛЭП

Исходные сведения для разработки проекта стальных опор ЛЭП и фундаментов

Типовые схемы опор линии электропередач часто не соответствуют нормам, которые к ним предъявляются при прокладке электрической сети в тех или иных условиях. Особенности трассы нередко требуют разработку нового проекта или внесения существенных изменений в готовый расчет. Чтобы учесть все нюансы, такие как фирменный дизайн и возможность введения конкретного способа установки, рекомендуется прибегнуть к индивидуальному проектированию столбов.

Металлические опоры и их фундаменты монтируются с учетом следующих данных:

• Сведения о назначении, условиях использования, конструктивных и технологических особенностях ЛЭП и их фундаментов;
• Информация о подверженности участка строительства к землетрясениям;
• Результаты инженерно-геологических и геодезических работ;
• Данные о воздействии на металлические конструкции различных нагрузок;
• Сведения о существующем здании и влиянии на него новой постройки;
• Экологические требования к проектированию, строительству и вводу в эксплуатацию объекта;
• Площадь территории для установки конструкций ВЛ;
• Сравнение технико-экономических показателей различных вариантов, чтобы выбрать наиболее выгодный проект, обеспечивающий максимальную эффективность применения стальной электрической сети.

Тонкости устройства многогранных опор ЛЭП

Минимально допустимая толщина стенки стального столба линии электропередач напряжением 110-500 кВ составляет 5 мм. Для расчета нижнего диаметра фланца учитывается разновидность фундамента и площадь, какую он занимает. Количество отправочных деталей (секций) в стойках граненых конструкций определяется запрашиваемой высотой каркаса. Длина этих элементов не должна превышать 12 м. Такие размеры наиболее удобные при перевозке.

Методы соединения отправочных деталей

Для объединения секций между собой может применяться фланцевое или телескопическое крепление. При использовании второго варианта примерная протяженность стыка зависит от габаритов соединенных структурных единиц. Обычно этот параметр ровняется двум диаметрам скрепленных частей.
При расчете берется во внимание предположительное отклонение протяженности подпорки из-за допуска на параметры телескопического соединения. Разрешается небольшое отклонение – 10-12 % от длины стыка.
Оцинкованные стальные опоры, состоящие из нескольких частей, включают механизмы для их стягивания, что гарантирует максимально плотную посадку. Эту процедуру рекомендуется проводить возрастающей нагрузкой с интервалом, который зависит от диаметра скрепляемых компонентов. Процесс продолжается, пока элементы не перестанут перемещаться относительно друг друга.
При задействовании фланцевого крепежа болты помещаются по кругу прямоугольника (стыки, граница между каркасом и основанием) и по местам прилегания стволов к подпоркам. Сборка с помощью фланцев гарантирует, что высота смонтированной стойки сойдется с проектными данными.

Виды и способы соединения опор

Классификация многогранных стоек аналогична разновидностям металлических устройств в соответствии с правилами создания электроустановок. Так выделяют свободно стоящие и столбы на гибких стержнях.
Первая модификация делится на одностоечную или многостоечную (двух- и трехстоечная). Двухстоечные бывают портальными с гибкими или жесткими внутренними связями. Для сборки секций актуальные телескопические и фланцевые системы фиксации.

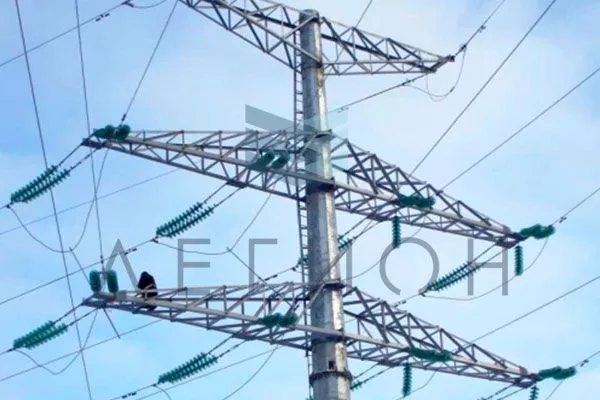

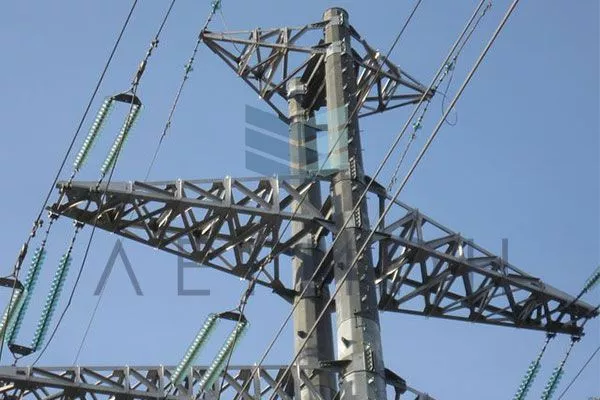

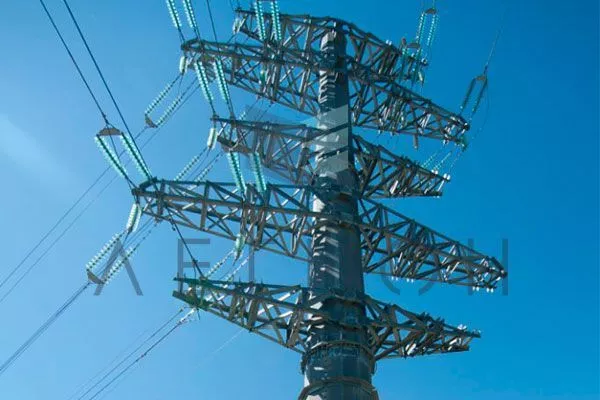

Траверсы оцинкованных столбов делятся на многогранные, решетчатые и изолирующие. Для первого варианта в качестве крепежей применяются фланцы. Траверсы могут размещаться относительно стойки под прямым углом, наклонно вверх или вниз. При этом они бывают прямыми или изогнутыми.

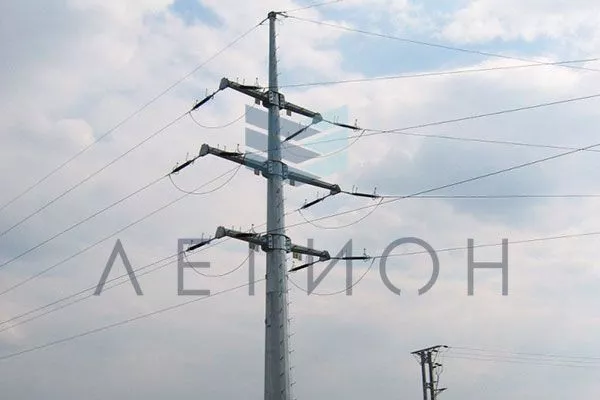

Для скрепления решетчатых блоков используются болты. Изолирующие траверсы, препятствующие прохождению электрического тока, используются при монтаже проводов. Они крепятся с помощью резьбовых стержней и сварки.
При установке кабелей фаз подходят следующие гирлянды изоляторов – вертикальная, V-образная и Λ-образная. Второй тип размещается по ширине оси воздушной линии электропередач на межфазном участке. Λ-образные гирлянды обычно находятся по длине оси ВЛ.
